Série EL – Unités de levage électriques pour mouvement vertical

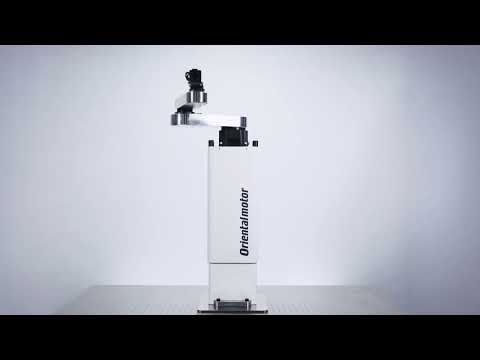

La série EL ajoute un axe vertical précis aux applications robotiques. Dotées d’une grande rigidité, d’un guidage intégré et d’un codeur absolu sans batterie (capteur ABZO), ces unités de levage simplifient l’intégration du système : aucun guide externe ni composant supplémentaire n’est nécessaire. Elles sont parfaitement adaptées à une utilisation avec les robots OVR3 ou OVR4.
Caractéristiques principales
• Longueurs de course : 50 mm à 300 mm
• Options de pas : pas de 6 mm ou 12 mm – charges utiles verticales jusqu’à 15 kg ou 30 kg
• Guide intégré : cannelure à billes haute rigidité ; charge de moment admissible jusqu’à 80 Nm – idéal pour les robots SCARA
• Montage direct : les robots OVR ou d’autres charges utiles peuvent être fixés directement au corps de l’unité, éliminant ainsi le besoin de guides externes
• Acheminement des câbles : le trou traversant supérieur permet la gestion interne des câbles pour les robots
• Installation flexible : peut être monté sur des supports ou au plafond, élargissant ainsi les options de conception
• Couverture : équipé d’un frein électromagnétique activé par coupure de courant pour maintenir les charges en place en toute sécurité
• Retour de position : capteur absolu compact sans batterie (ABZO) intégré en standard
