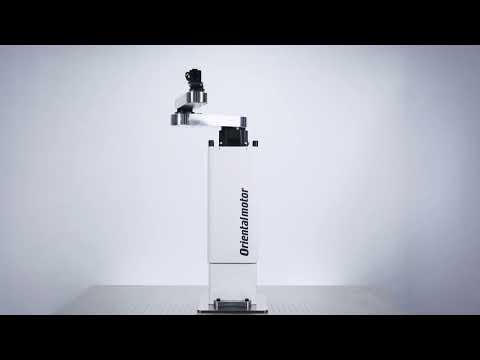

EL-Serie – Elektrische Hubeinheiten für vertikale Bewegungen
Die EL-Serie erweitert Roboteranwendungen um eine präzise vertikale Achse. Mit ihrer hohen Steifigkeit, integrierten Führung und einem batterielosen Absolutwertgeber (ABZO-Sensor) vereinfachen diese Hubeinheiten die Systemintegration – externe Führungen oder zusätzliche Komponenten sind nicht erforderlich. Ideal geeignet für den Einsatz mit OVR3- oder OVR4-Robotern.
Wichtigste Merkmale
• Hublängen: 50 mm bis 300 mm
• Gewindeoptionen: 6 mm oder 12 mm Steigung – vertikale Nutzlasten bis zu 15 kg oder 30 kg
• Integrierte Führung: hochsteife Kugelumlaufspindel; zulässige Momentbelastung bis zu 80 Nm – ideal für SCARA-Roboter
• Direkte Montage: OVR-Roboter oder andere Nutzlasten können direkt am Gehäuse befestigt werden – externe Führungen sind nicht erforderlich
• Kabelführung: Durchgangsbohrung oben ermöglicht interne Kabelführung für Roboter
• Flexible Installation: Kann auf Ständern oder an Decken montiert werden, wodurch sich die Gestaltungsmöglichkeiten erweitern
• Absicherung: Ausgestattet mit einer bei Stromausfall aktivierten elektromagnetischen Bremse, um Lasten sicher an ihrem Platz zu halten
• Positionsrückmeldung: Kompakter, batterieloser Absolutwertgeber (ABZO) serienmäßig integriert
