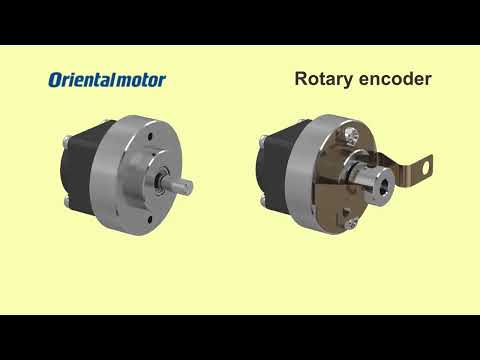

Rotary Encoder – Inkrementalgeber für präzise Drehmessung
Die Rotary Encoder Serie von Oriental Motor umfasst kleine, dünne und leichte Inkrementalgeber, ideal für die Integration in enge Bauraumsituationen.
Gehäuseformen:
• Rundwelle-Variante mit 30 mm oder 40 mm Durchmesser
• Hohlwellen-Variante mit 30 mm oder 40 mm Durchmesser
Auflösung: 14 Varianten von 100 bis 4.000 P/R
Ausgangstypen: Line Driver, Spannungsausgang, Open-Collector (5–24 VDC)
Physische Merkmale: Ø30 mm oder Ø40 mm, 22 mm tief, 33 g (Rundwelle), 38 g (Hohlwelle)
Signalarten: A-, B-, Z‑Phasen-Signale zur Positionierung und Synchronisation
IP65 Variante: Rundwelle mit Ø40 mm und als Line Driver oder Open-Collector Ausführung
Vorteile & Anwendungen
• Präzise Erfassung von Drehzahl, Drehrichtung und absoluter Position für Predictive Maintenance (z. B. Riemenscheiben-Mechanik)
• Kompakt und flexibel montierbar, auch als Retrofit für bestehende Anwendungen mit Montageadapter erhältlich (z. B. PEF2 für Rundwelle Ø30 mm)
• Z‑Phasen-Signal einfach zu mechanischem Bezugspunkt ausrichtbar (180° gegenüber Anschluss)
