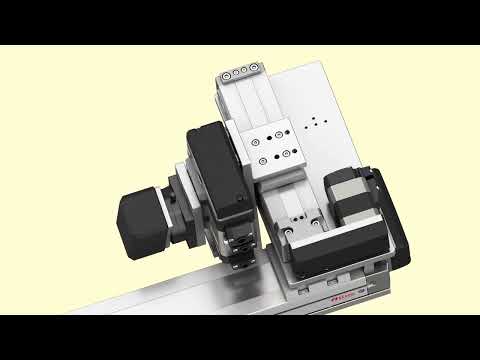

EZS‑Serie – Elektrische Linearführungen mit AZ‑Hybrid‑Schrittmotor
Die EZS‑Serie ist eine kompakte, hochpräzise elektrische Linearführung mit integrierter Kugelumlaufspindel und Führungsschiene. Die Kombination mit einem batterielosen Absolutwertgeber der AZ‑Serie ermöglicht Positionierung ohne Referenzfahrt – ideal für präzise, wartungsarme Automatisierung.
Eigenschaften
Baugrößen:
• EZSM3: 54 × 50 mm
• EZSM4: 74 × 50 mm
• EZSM6: 74 × 66,5 mm
• Motoranbauform: Gerade (Straight Type) oder Umgekehrt (Reversed Motor Type)
• Hublängen: 50 – 850 mm (in 50 mm-Schritten)
• Spindelsteigung: 6 mm oder 12 mm
• Wiederholgenauigkeit: ±0,02 mm
• Maximale Geschwindigkeit: Bis zu 800 mm/s (modellabhängig)
• Zulässige Momente (EZSM6, statisch): bis zu 340 Nm
• Transportierbare Masse: Bis zu 30 kg vertikal / 60 kg horizontal (modellabhängig)
Besondere Merkmale
• Integrierter Absolutsensor (AZ‑Serie): Keine Batterie, kein Referenzieren erforderlich
• Geschlossene Staubschutzstruktur mit Edelstahlabdeckung
• Reibungsarme Rollenmechanik mit geringer Partikelemission
• Bestimmte Produkte für Reinräume geeignet (ISO Klasse 3 mit optionalem Absauganschluss)
• Kompakter Aufbau – Reversed Motor spart bis zu 136 mm Baulänge
• Elektromagnetische Bremse optional für vertikale Achsen
• Feldbusanbindung möglich: EtherCAT, EtherNet/IP, PROFINET, Modbus RTU
